本产品适用于工频单相交流25 kV电气化铁道接触网。
1、产品执行标准： TB/T 2938-1998
2、产品结构图：

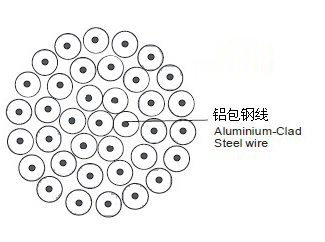

电气化铁道铝包钢绞线结构图
3、产品型号： LBGJ
4、结构、机械性能及电气性能：
|
型号
|
LBGJ70(19)
|
LBGJ90(19)
|
LBGJ50(7)
|
LBGJ70(7)
|
LBGJ90(7)
|
|
结构根数/直径mm
|
19/2.05
|
19/2.41
|
7/2.89
|
7/3.45
|
7/3.97
|
|
外径mm
|
10.25
|
12.05
|
8.67
|
10.35
|
11.91
|
计算截面积
mm2
|
铝
|
15.96
|
22.80
|
11.83
|
16.94
|
22.75
|
|
钢
|
46.74
|
64.03
|
34.09
|
48.51
|
63.91
|
|
总计
|
62.70
|
86.83
|
45.92
|
65.45
|
86.66
|
|
计算拉断力 kN
|
75.62
|
104.72
|
55.38
|
77.17
|
94.37
|
|
20℃直流电阻 Ω/km
|
1.393
|
1.006
|
1.893
|
1.326
|
1.003
|
|
参考质量 kg/km
|
419.06
|
579.16
|
305.6
|
435.54
|
576.73
|
铝包钢绞线.zip
|
